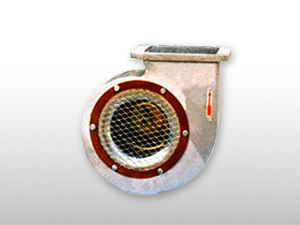

概述：本廠生產的L型系列離心風機，主要由導流口、葉輪、機殼和電動機組成。整機造型美觀、結構緊湊、拆裝維修方便。本產品主要用于各種直流電機、電子儀器、儀表、塑料機械、干復機、印刷機械等的通風冷卻和凈化。
本系列產品噪音低，效率高、功率范圍廣、運行穩定。

DF風機性能參數及電機配置

	功率KW	電壓）	轉速r/min	流量m3/h	全壓pa	噪聲＜dB	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	U	m	n	p
																												Φ1	Φ2	Φ3
L-03	0.04	380	2800	160	250	60	60	70	/	90	/	58	88	105	76	120	67	71	86	95	28	56	115	200	108	120	128	4Φ7	4Φ5	4Φ7
L-04	0.06	380	2800	220	350	62	70	90	/	110	/	80	112	130	89	136	71	80	95	115	32	63	125	230	128	148	160	4Φ7	4Φ5	4Φ7
L-05	0.18	380	2800	360	550	68	70	90	/	110	/	80	112	130	115	156	85	90	120	131	32	71	170	270	150	165	180	4Φ7	4Φ5	4Φ7
L-06	0.37	380	2800	790	760	73	80	100	/	125	/	140	172	200	130	195	95	100	143	142	38	80	190	310	165	185	200	4Φ7	6Φ5	4Φ9
L064	1.1	380	2840	1600	1300	78	132	110	/	150	/	180	200	230	160	234	119	125	180	173	55	100	242	367	200	225	240	4Φ7	6Φ5	4Φ10
L065	1.5	380	2840	2000	1400	85	/	125	160	190	240	210	/	270	180	280	142	140	220	190	55	100	257	417	230	255	275	6Φ9	6Φ5	4Φ10
L-07	2.2	380	2840	2300	1400	85	/	145	180	210	240	210	/	270	180	280	142	140	220	190	55	125	282	462	230	255	275	6Φ9	6Φ5	4Φ10
L-08	3	380	2900	3010	1710	85	110	176	216	242	200	225	266	290	228	272	130	160	233	205	65	140	320	405	230	270	290	10Φ10	6Φ10	4Φ12
L-09	4	380	2900	4000	1960	88	120	186	234	262	210	250	300	322	205	315	160	190	245	210	73	140	335	538	237	283	303	10Φ10	6Φ10	4Φ12
L-11	5.5	380	2900	5200	2150	91	100	160	216	244	310	300	330	360	205	335	160	216	345	250	89	140	395	560	237	283	303	8Φ12	6Φ10	4Φ12

結構特點：
葉輪均勻前向多翼式結構，采用優質冷軋鋼板制造，經鍍鋅處理，并經嚴格靜、動平衡校正和強度試驗。
機殼均采用優質鋼板焊接而成，并配有進風導流口。
L-03～L-064型還配有鋁合金整體鑄機殼。（可根據客戶需要提供進風口無紡布空氣過濾器。）

＊ 非標風機根據客戶要求，特別設計制造

使用保養說明
安裝時應全面檢查，機殼內是否有遺留物件，各部聯接是否足牢固，傳動是否靈活，如有問題及時排除和調整。
定期清除內機內部的積灰和雜質，防止銹蝕。
在風機開車或運轉過程中，如發現不正常現象時應立即停車檢查。
接線方式：按電動機接線圖上所示。
