9-19型離心通風機，一般用于鍛冶爐及高壓強制通風，并廣泛用于物料輸送，可適用于輸送空氣及無腐蝕性，不自燃，不含粘性物質的氣體。輸送介質的溫度一般不超過80度。介質中所含的塵土及硬質細顆粒不大于150毫克/立方米。
　　本風機可做左右旋轉兩種形式出風口角度，可根據(jù)用戶需要而定制。風機傳動方式：NO4-6.3為A式傳動，NO7.1-12.5為D式傳動。
　　風機所選用的功率指在特定工況下加上機械損耗應有的安全系數(shù)而言，為防止電機因過載而燒壞，在風機啟動時必須在無負載的情況下進行，逐步開啟到規(guī)定工況為止，在使用中嚴格控制電流不超過電機額定值。

9-19 NO4-6.3A通風機性能

機號(NO) 轉速(r/min) 序號 流量 （m3/h） 全壓 （Pa） 內效率(%) 所需功率 （kw） 電動機 型號 (type) 功率 (kw) 4 2900 1 824 3584 70 1.5 Y90-2 2.2 2 970 3665 73.5 4.7 3 1116 3647 75.4 1.9 4 1264 3597 76 2.1 Y100L-2 3 5 1410 3507 75.5 2.3 6 1558 3384 73.3 2.6 7 1704 3253 70 2.6 4.5 2900 1 1174 4603 71.2 2.5 Y112M-2 4 2 1397 4684 75 2.9 3 1616 4672 77 3.2 4 1839 4580 77.3 3.6 Y132S1-2 5.5 5 2062 4447 76.2 3.9 6 2281 4297 73.8 4.4 7 2504 4112 70 4.8 5 2900 1 1610 5697 72.7 4.1 Y132S2-2 7.5 2 1932 5768 76.2 4.8 3 2254 5740 78.2 5.4 4 2576 5636 78.5 5.8 Y160M1-2 11 5 2884 5517 77.2 6.4 6 3166 5323 74.5 7.1 7 3488 5080 70.5 7.9 5.6 2900 1 2262 7180 72.7 7 Y160M1-2 11 2 2714 7273 76.2 8.1 3 3167 7236 78.2 9.1 4 3619 7109 78.5 10.2 Y160L-2 18.5 5 3996 6954 77.2 11.2 6 4448 6709 74.5 12.5 7 7901 6400 70.5 13.9 6.3 2900 1 3220 9149 72.7 12.5 Y160L-2 18.5 2 3865 9265 76.2 14.5 3 4509 9219 78.2 16.4 4 5153 9055 78.5 18.4 Y200L1-2 30 5 5690 8857 77.2 20.2 6 6334 8543 74.5 22.5 7 6978 8148 70.5 25.1

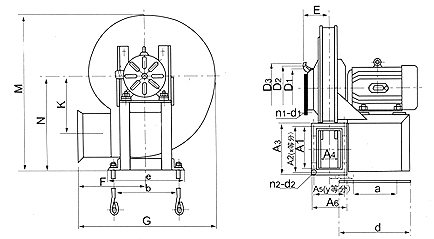

9-19 NO4-6.3A通風機外形安裝尺寸表 機號 (NO) 進口尺寸 出口尺寸 D1 D2 D3 n1-d1 A1 A2 A3 A4 A5 A6 X Y n2-d2 4 180 205 230 8-φ7 128 160 182 92 126 148 4 3 14-φ7 4.5 200 225 250 8-φ7 144 176 198 104 135 160 4 3 14-φ7 5 224 254 284 8-φ7 160 192 214 115 150 171 4 3 14-φ7 5.6 250 280 310 8-φ10 179 212 233 129 162 185 4 3 14-φ7 6.3 280 320 360 8-φ10 202 236 258 145 180 204 4 3 14-φ7 機號 (NO) 外形尺寸 基礎尺寸 地腳螺栓 (4套) 不包括電機 E F G K M N a b c d e f 規(guī)格 重量kg 4 100 269 587 286 715 420 200 350 50 300 385 35 M12×300 43 4.5 110 295 661 322 782 450 240 390 50 340 430 39 M12×300 54 5 126 328 734 358 868 500 340 450 50 440 495 43 M12×300 66 5.6 140 367 821 401 962 550 350 485 50 450 534 48 M12×300 90 6.3 157 413 925 451 1085 620 450 570 60 570 626 55 M12×400 138 9-19 NO7.1-12.5D型離心通風機性能表 機號(NO) 配用機電 流量（m3/h） 全壓(Pa） 型號(type) 功率(kw) 7.1D Y200L2-2 37-2 4610-7376 11717-11596 Y250M-2 55-2 8144-9988 11340-10426 8D Y280S-2 75-2 6594-10550 15034-14877 Y315S-2 110-2 11649-14287 14546-13362 Y1323M-4 7.5-4 3297-4616 3620-3647 Y160L-4 15-4 5275-7144 3584-3231 9D Y160L-4 15-4 4695-7511 4597-4551 Y180L-4 22-4 8294-10171 4297-4101 10D Y200L-4 30-4 6440-10947 5840-5740 Y225S-4 37-4 12450-15455 5495-4958 11.2D Y225M-4 45-4 9047-15380 7364-7236 Y280S-4 75-4 17471-21713 6927-6246 Y180L-6 15-6 5990-11580 3182-2996 Y200L2-6 22-6 12978-14375 2860-2705 12.5D Y200L2-6 22-6 8327-12213 3975-4009 Y250M-6 37-6 14156-19985 3907-3377
